SBADMCS-1型電機性能綜合測試裝置

電機性能測試實驗室設備課程實驗說明電機性能測試面向?qū)I(yè)：電氣及其自動化、自動化、新能源科學與工程、機械工程及其自動化。課程名稱：電氣PLC控制技術、電機學、電機拖動、電機性能測試。

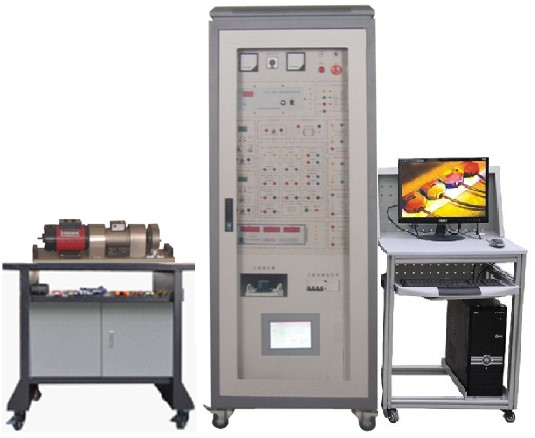

(設備外型參考圖片)

一、概述

電機性能綜合測試裝置是集直流電機，交流電機對應的控制，運行，機械特性、電氣特性的測試和教學實訓于一體，配套先進的檢測控制手段，對以上各種運行方式進行定量分析，采集電機運行的各種參數。學生可通過一個嵌入式觸摸屏實現采集數據與顯示。本實驗臺從專用電源控制臺、儀器儀表、電機、導軌、負載及專用導線到配套軟件等均配套齊全。能較好地滿足各類院校相關專業對直流電動機、異步電動機、同步電動機等多種電機性能測試的教學和研究。

電機負載采用高性能、長壽命的新型磁粉制動器，負載調節穩定、可靠、方便。即可穩態測試，也可以進行快速瞬間測試。一臺基于W i n C E ( 中文版 ) 操作系統 、內嵌Homebuilder嵌入版組態軟件的觸摸屏作為人機界面，它在系統中作為數據輸入、顯示監控及控制終端。該終端采用RS-485/232接口采集模塊進行通訊，數據采集模塊將傳感器的檢測值上傳給終端進行顯示或用于監控。

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

4.測量參數及精度：

交、直流電流：±0.5%

交、直流電壓：±0.5%

功率：±0.5%

轉速及轉差率：±0.1%

扭矩：±0.1%

繞組電阻：±0.2%

二、系統基本配備

1.電源控制臺

(1) 交流電源

三相四線（或三相五線）～380V±10% 50Hz （10A）過流保護措施

單相0～220V±10% 50Hz （10A）過流保護措施

交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有1只指針式交流電壓表，通過切換開關指示三相電網電壓。

(2) 直流電源

提供直流調速器1臺 ,電位器調節輸出電壓大小。

同步電機勵磁電源 0-24V 可調。

2.電機導軌固定電機機組.

3.電機

(1)DQ09直流電動機 (220V / 185W)

（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）

(2)單相電容起動異步電動機

（AC220V，轉速 1400 RPM，功率90W ,電流1.45A，啟動電容35uF ，絕緣等級E）

(3)三相異步電動機

（ AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）

(4)三相同步電動機

作為發電機使用時PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，絕緣等級E級。

（作為電動機使用時，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，絕緣等級E級。

4.轉矩轉速傳感器

動態扭矩傳感器20Nm、

5.負載：磁粉制動器

磁粉制動器20Nm、0-1A穩流電源一組，用于對磁粉制動器控制。

6.微機扭矩儀

提供轉矩,轉速,輸出功率測試儀

7.電流、電壓、功率采集模塊

EDA9033A三相電綜合參數檢測模塊，具備單/三相電壓、電流、有功、無功、功率因數、頻率等檢測功能。

8.相關測試軟件（HMIBuilder嵌入版組態軟件）

基于觸摸屏的組態軟件運行環境實現數據采集及顯示實現電拖系統的系列控制操作.

9.嵌入式人機界面設備

7"高亮TFT液晶顯示屏，分辨率800×480，四線電阻式觸摸屏，分辨率1024×1024。

WinCE(中文版) 操作系統，內嵌HMIBuilder嵌入版組態軟件無限點。主頻400M，內存64M，存儲設備128M電子盤。
