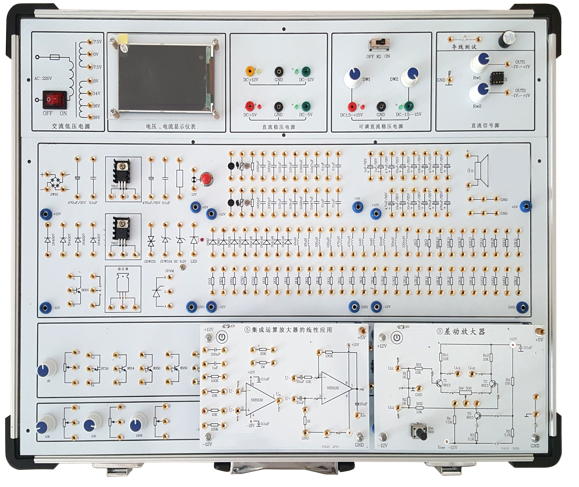

SB-A6 創新型模塊化模擬電路實驗箱
創新型模塊化模擬電路實驗箱由全鋁合金箱體、高性能線性電源和實驗電路板組成。其中實驗電路既可以采用固定功能模塊方式，也可以自行搭建實驗電路，電路原理和元器件符號清晰，實驗用元器件全部焊裝在線路板的反面，安全可靠，不易損壞。本實驗箱適用于本專院校所有電類和非電類專業《模擬電子技術》、《電子線路》等課程的實驗教學。
一、技術指標
1、實驗箱工作電源
輸入：AC220V±10%,50HZ。
輸出：
（1）DCV ±12V/0.5A；
（2）DCV ±1.5V～±12V/0.5A；
（3）DCV ±5V/1A ，以上各路均帶短路保護功能。
交流低壓輸出：(1) ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V/0.2A。
2、配3.5寸TFT液晶顯示電壓電流監測表：同時監測4路直流電壓和4路電流，任意一路電源短路或欠壓均在液晶屏上顯示電源故障并報警。
3、信號源
1）直流信號源：雙路-1V～+1V連續可調。
4、分立元件設計區
1）設計有橋堆2W10 1個、二極管1N4007 4個/IN4148 2個、穩壓管2DW231/2CW534/DC6.2V各1個、發光二極管1個、可控硅2P4M 1個、單結晶體管BT33 1個、三端穩壓管7812/7912各1個、12V指示燈1個、個三極管9014/8050/8550各2個、8歐姆喇叭1個、0.5W電位器1K/10K/100K/各1個、1W 電位器10K 1個、IC16插座3個、各種固定值（10Ω~1MΩ)的電阻近40只、各種固定值的電容30只和各種固定值得電感12個，另設計有阻容件自由接插區10個。
2）設計獨立模塊電路實驗接入區5個：尺寸155×100mm，可選配固定線路實驗模塊，學生可以進行創新性練習，以提高學生的思維能力和動手能力。
5、固定線路獨立模塊
A)獨立模塊的結構設計
1）電源輸入設計在模塊的4角上，分別為+5V、+12V、-12V；
2）4角固定位置采用錯位設計方式，避免模塊插反或插錯；
3）模塊電路上的3組電源（5V和±12V)用觸摸開關控制。
B）獨立模塊組成（可以根據實驗要求選擇配置，出廠標準配置是下面的1-10項，11-19為選擇配置）
1）晶體管共射放大器的測試（（Q 點設置和影響與帶 R E 不帶 R E 分別交流參數測試）。
2）場效應管放大電路。
3）差分放大電路（恒流源結構）。
4）負反饋放大電路（分立元件）。
5）集成運算放大器線性應用電路。
6）運算放大電路實驗板1。
7）運算放大電路實驗板2。
8）正弦波振蕩器電路。
9）集成功率放大電路設計與測試（0.5 瓦以上的集成 AB 類、分立 AB 類和集成 D 類
功放，帶喇叭和 3.5mm 的音頻輸入接口。實驗內容包括對比測試最大功率與效率、通頻帶等）。
10）整流濾波并聯穩壓電路。
11）線性穩壓電源設計與調測（串聯穩壓電源、測試內容包括 SC、SV、內阻、紋波等）。
12）VGA 可變增益放大器（VCA 控制特性、AGC 電路）。
13）紅外光通信電路（載波發生電路、PWM 調制電路、PWM 解調）。
14）聲光控觸發報警器（聲控電路、光控電路、延時電路）。
15）觸摸報警器（采用場效應管和可控硅）。
16）開關電源應用設計（DC-DC 升壓、降壓、負壓）。
17）精密整流、絕對值、峰值檢測。
18）電壓比較器之晶體管β篩選器設計。
19）直流電機 PWM 調速器（正反控制加光耦、H 橋和保護）。
5.實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。
6.機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
二、實驗內容（13-22為選做實驗，需選配模塊）
1、基本單級放大電路實驗
2、場效應管放大電路實驗
3、差分放大電路實驗
4、負反饋放大電路實驗
5、運算放大器性能線性應用實驗
6、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路
7、積分與微分電路
①積分電路
②微分電路
③微積分電路
8、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路
9、有源濾波器
①低通濾波器
②高通濾波器
③帶阻濾波器
10、電壓比較器
①過零比較器
②反相滯回比較器
③同相滯回比較器
11、波形變換電路
12、正弦波振蕩器實驗
13、線性穩壓電源設計與調測
14、VGA 可變增益放大器實驗
15、集成功率放大電路設計與測試
16、紅外光通信實驗
17、聲光控觸發報警器實驗
18、觸摸報警器實驗
19、開關電源應用設計實驗
20、精密整流絕對值、峰值檢測實驗
21、電壓比較器之晶體管β 篩選器設計
22、直流電機 PWM 調速器（正反控制加光耦、H 橋和保護）
三、創新型模塊化模擬電路實驗箱配置
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
LH-A6主機箱 |
含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件 |
1臺 |
|
2 |
供電電源線 |
1.5m |
1根 |
|
3 |
2號實驗導線 |
50cm |
25根 |
|
4 |
保險絲 |
2A |
2支 |
|
5 |
實驗指導書 |
|
1本 |
|
1 |
基本單級放大器測試模塊 |
|
1 |
|
2 |
場效應管放大電路模塊 |
|
1 |
|
3 |
差分放大電路模塊 |
|
1 |
|
4 |
負反饋放大電路模塊 |
|
1 |
|
5 |
集成運算放大器線性應用 |
|
1 |
|
6 |
運算放大器模塊1 |
|
1 |
|
7 |
運算放大器模塊2 |
|
1 |
|
8 |
正弦波振蕩器模塊 |
|
1 |
|
9 |
集成功率放大電路設計與測試模塊 |
|
1 |
|
10 |
整流濾波并聯穩壓電路模塊 |
|
1 |
|
11 |
線性穩壓電源設計與調測模塊 |
|
1 |
|
12 |
VGA 可變增益放大器模塊 |
|
1 |
|
13 |
紅外光通信模塊 |
|
1 |
|
14 |
聲光控觸發報警器模塊 |
|
1 |
|
15 |
觸摸報警器模塊 |
|
1 |
|
16 |
開關電源應用設計模塊 |
|
1 |
|
17 |
精密整流絕對值、峰值檢測模塊 |
|
1 |
|
18 |
電壓比較器之晶體管β 篩選器設計模塊 |
|
1 |
|
19 |
直流電機 PWM 調速器模塊（正反控制加光耦、H 橋和保護）。 |
|
1 |
